Dans le secteur industriel contemporain, l’automatisation et la recherche de précision constante imposent le choix de composants d’actionnement de plus en plus performants, propres et faciles à intégrer. Si les systèmes pneumatiques et hydrauliques ont longtemps dominé les lignes de production, une technologie s’impose désormais comme le standard incontournable de l’Industrie 4.0 : le vérin électrique.
Combinant un moteur électrique à un mécanisme de transmission mécanique, ce dispositif transforme un mouvement de rotation en un déplacement linéaire d’une précision millimétrique. Découvrons le fonctionnement, les avantages techniques et les applications variées de cet équipement essentiel aux processus industriels modernes.

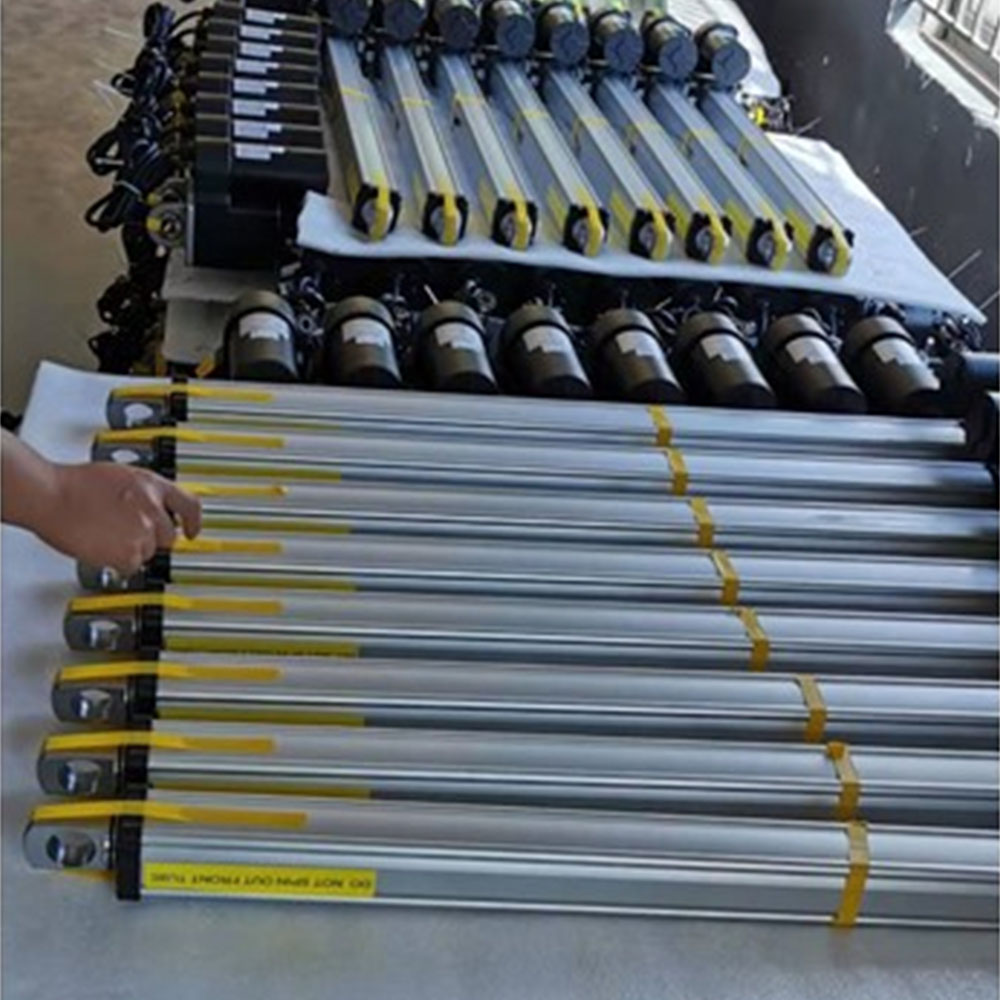

Fonctionnement et anatomie d’un vérin électrique
Le principe fondamental d’un actionneur linéaire électrique repose sur la conversion de l’énergie électrique en énergie mécanique linéaire. Contrairement au vérin pneumatique qui utilise l’air comprimé ou au vérin hydraulique fondé sur la pression d’un fluide, le modèle électrique fonctionne via une chaîne cinématique intégrée.
Sa structure se compose de quatre sous-ensembles principaux :
- Le moteur : Selon les besoins de vitesse, de couple et de précision, il peut s’agir d’un moteur à courant continu (DC), d’un moteur asynchrone à courant alternatif (AC) ou, plus fréquemment pour les applications de haute précision, d’un moteur pas à pas ou d’un servomoteur (Brushless).
- La transmission mécanique (vis-écrou) : C’est le cœur de la conversion. La rotation du moteur entraîne une vis guidée. Selon la charge et la cadence demandées, on utilise une vis à bille (pour un rendement élevé et des cadences soutenues) ou une vis trapézoïdale (pour des charges statiques ou un blocage irréversible).
- La tige de poussée (ou le coulisseau) : Reliée à l’écrou mobile, elle sort ou rentre dans le corps du vérin au rythme de la rotation du moteur, transmettant l’effort à la charge extérieure.
- Les capteurs et l’électronique de commande : Des fin de course, des codeurs et des variateurs permettent de piloter l’actionneur en boucle fermée, garantissant un contrôle permanent de la position, de la vitesse et de la force appliquée.
Pourquoi privilégier la technologie électrique face au pneumatique et à l’hydraulique ?
La transition vers les solutions électriques s’explique par une série d’avantages opérationnels et environnementaux déterminants pour la compétitivité des entreprises.
1. Précision et répétabilité inégalées
Un vérin pneumatique offre généralement une course de type « tout ou rien » (position rentrée ou sortie), tandis qu’un vérin hydraulique nécessite des servovalves complexes pour réguler la position. À l’inverse, l’actionneur électrique permet un positionnement multi-points d’une précision extrême (souvent inférieure au centième de millimètre), tout en gérant parfaitement les profils d’accélération et de décélération.
2. Économie d’énergie et rendement global
Les réseaux d’air comprimé sont connus pour être particulièrement énergivores en raison des pertes de charge et des fuites récurrentes sur les lignes. La technologie électrique ne consomme de l’énergie que pendant les phases de déplacement ou de maintien actif. Son rendement énergétique global avoisine les 80 à 90 %, contre à peine 10 à 20 % pour la pneumatique.
3. Propreté et maintenance réduite
L’absence totale d’huile ou de fluide sous pression élimine les risques de fuites et de contamination de l’environnement de travail. Cette étanchéité en fait une solution privilégiée pour les milieux exigeants ou soumis à des normes d’hygiène drastiques. Pour équiper vos lignes de production et sélectionner le matériel le mieux adapté à vos contraintes de charge, intégrer un vérins électrique robuste et modulaire permet de réduire considérablement la maintenance curative et d’optimiser le coût global de possession (TCO) de vos machines.
Les applications clés dans l’industrie
Grâce à leur grande flexibilité de paramétrage, ces équipements s’intègrent dans une multitude de secteurs d’activité :
L’agroalimentaire et le secteur pharmaceutique
Dans ces industries où les procédures de lavage à grande eau et les contraintes sanitaires sont strictes, les vérins en acier inoxydable certifiés IP69K remplacent avantageusement les systèmes hydrauliques pour doser, fermer des vannes, orienter des convoyeurs ou conditionner les produits sans risque de pollution par l’huile.
L’assemblage et la robotique
Sur les lignes d’assemblage automobile ou électronique, la régulation fine de la force permet de réaliser des opérations délicates comme l’emmanchement en force, le sertissage, le vissage ou la manipulation de pièces fragiles sans risque de casse.
L’énergie et le médical
On retrouve ces actionneurs aussi bien dans le réglage des trappes d’aération industrielle ou l’orientation des panneaux solaires en extérieur, que dans le secteur médical pour l’ajustement ergonomique et silencieux des tables d’opération et des fauteuils de soins.
Les critères essentiels pour bien dimensionner son équipement
Pour choisir le modèle adéquat, il convient d’analyser méthodiquement le cahier des charges technique :
- La charge axiale : Déterminer la force nécessaire en poussée et en traction (en Newtons).
- La vitesse de déplacement : Évaluer la vitesse requise (en mm/s) pour respecter les temps de cycle imposés.
- Le facteur de marche (cycle de travail) : Vérifier la fréquence d’utilisation sur une période donnée pour éviter tout échauffement prématuré de la mécanique.
- L’environnement d’utilisation : Prendre en compte la température ambiante, l’humidité, la présence de poussière ou de produits chimiques pour retenir l’indice de protection (IP) adéquat.
En répondant précisément à ces besoins, le vérin électrique confirme sa position de levier technologique majeur pour moderniser les outils de production et relever les défis d’efficacité industrielle.
